Глубокое сверление 30–50D: технология пилотирования и критические параметры СОЖ

Обработка отверстий глубиной 30, 35, 40 и 50 диаметров твердосплавным инструментом — задача, требующая инженерного подхода. На таких вылетах стандартные методы не работают: малейшее отклонение на входе приводит к уводу оси, вибрациям и поломке инструмента. Решение — строгая технология подготовки отверстия и контроль параметров охлаждения.

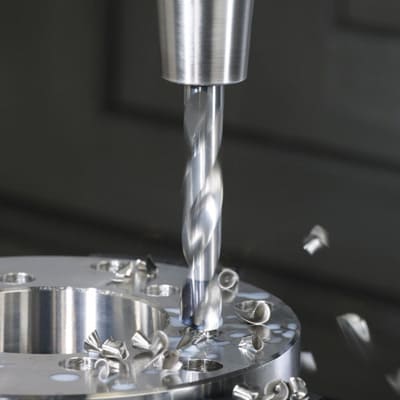

Области применения свёрл 30–50D

Инструмент повышенной длины востребован там, где конструктив детали требует глубоких каналов за один проход без рассверливания.

Ключевые отрасли:

• Производство пресс-форм: Каналы охлаждения в матрицах и пуансонах сложной геометрии.
• Гидравлика и пневматика: Корпуса распределителей, клапанов, цилиндров под штоки и уплотнения.
• Энергетическое машиностроение: Детали турбин, форсунки, теплообменники из нержавеющих и жаропрочных сталей.
• Авиастроение: Конструкционные элементы из титана и алюминиевых сплавов с глубокими технологическими отверстиями.

Стратегия пилотирования: градиент углов 150° → 140° → 135°

Прямое сверление на глубину свыше 30 диаметров недопустимо. Для обеспечения соосности и защиты режущей части используется каскадная система пилотов с последовательным уменьшением угла при вершине.

Схема подготовки отверстия

Этап	Длина	Угол при вершине	Функция
Пилот №1	2D	150°	Центровка: создание конуса для точного входа вершины основного сверла
Пилот №2 (опционально)	12D	140°	Направление: снижение радиальной нагрузки для длин 40–50D
Основное сверло	30–50D	135°	Формирование чистового отверстия с заданным допуском

Почему работает градиент углов

Постепенное уменьшение угла заточки (150° → 140° → 135°) обеспечивает плавное врезание режущих кромок:

• Вершина длинного сверла (135°) свободно входит в более широкий конус пилота (150°) без удара о сплошной материал.
• Исключается биение на старте — основной причине поломки на глубине.
• Режущие кромки включаются в работу последовательно, снижая радиальную нагрузку на инструмент.

Эта стратегия критична для длин 40D и 50D, где увод на входе умножается на глубину и приводит к браку детали.

Система охлаждения: давление от 20 бар — обязательное условие

При глубине 30–50 диаметров стружка не выходит самотеком. Её отвод и охлаждение зоны резания возможны только при принудительной подаче СОЖ через каналы инструмента.

Критические требования:

• Давление СОЖ: Не ниже 20 бар. Это минимальный порог для создания скорости потока, вымывающей стружку из глубокого канала.
• Подача: Только внутренняя (через тело сверла). Внешний полив неэффективен.
• Риски при давлении <20 бар: Залипание стружки, перегрев твердосплавной пластины, заклинивание инструмента и мгновенный выход из строя.
• Фильтрация: Рекомендуется очистка СОЖ до 25 мкм для защиты внутренних каналов от абразивных частиц.

Условия стабильности процесса

Для реализации ресурса свёрл 30–50D необходимо соблюдение трёх условий:

1. Минимальное биение: Не более 0,02 мм на вылете. Используйте гидравлические или термопатроны.
2. Коррекция подачи: На входе в материал снижайте подачу на 30–50% до выхода на полную глубину пилота. После стабилизации — увеличивайте до расчётной.
3. Выход из отверстия: При сквозном сверлении уменьшайте подачу на выходе для защиты вершины сверла от сколов.

Экономический эффект

Соблюдение технологии (пилоты 2D/12D с градиентом углов + давление СОЖ от 20 бар) даёт:

• Сокращение времени обработки в 3–5 раз по сравнению с рассверливанием.
• Исключение брака по соосности и геометрии отверстия.
• Увеличение стойкости инструмента за счёт снижения ударных нагрузок.
• Снижение себестоимости операции за счёт уменьшения количества проходов.

---
