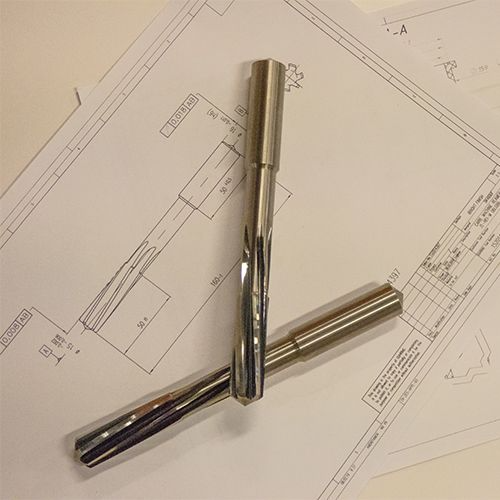

Изготовление специального осевого инструмента по чертежам заказчика

Изготовление специального осевого инструмента по чертежам заказчика

Наша компания уже много лет занимается продажей и решением сложных технических задач в сфере режущего инструмента. В связи со сложившейся непростой ситуацией на рынке металлорежущего инструмента, было принято решение о запуске производства специального осевого инструмента для нужд заказчика.
Описание
Наша компания уже много лет занимается продажей и решением сложных технических задач в сфере режущего инструмента. В связи со сложившейся непростой ситуацией на рынке металлорежущего инструмента, было принято решение о запуске производства специального осевого инструмента для нужд заказчика. Для этого нами были приобретены несколько станков, в том числе высокотехнологичный 5-ти осевой заточной станок Precision Machines GT3, который позволяет производить изготовление специального режущего инструмента по чертежам и запросам заказчика, из твердого сплава и порошкового быстрореза  диаметром до 200 мм и длиной до 420 мм. Так же станок предназначен для изготовления сверел с внутренним подводом СОЖ длиной до 420 мм, резьбофрез, модульных фрез до 200мм. Для решения данной задачи станок оснащен программируемым отслеживающим люнетом и дополнительными опциями, позволяющими решать большой спектр технических задач. Для контроля качества изготавливаемого режущего инструмента используются современные методы оптического контроля готовой продукции. Срок получения и пусконаладки составляет 7 месяцев. Ориентировочные даты январь-февраль 2023 года. Будем рады приветствовать Вас на нашей производственной площадке.
Технические характеристики оборудования:
Диапазон шлифования. Диапазон диаметров для производства инструментов
1-32 мм
Диапазон шлифования. Максимальный диаметр для переточки инструментов
200 мм
Диапазон шлифования. Максимальная длина обработки
420 мм
Система управления. Контроллер ЧПУ
NUM-Flexium+68
Система управления. Жидкокристаллический дисплей TFT
19-Дюймовый
Программное обеспечение шлифования
NUMROTOplus® фрезы, сверла, специальные инструменты, программное обеспечение с трехмерным моделированием
Измерительная система. Измерение шлифовального круга
Трехмерный датчик
Измерительная система. Электродвигатель сервошпинделя
0-8000 об/мин
Измерительная система. Мощность шпинделя
22 кВт
Шлифовальные круги. Максимальный диаметр
150 мм
Шлифовальные круги. 4 пакета – устройство смены шлифовальных кругов
Сервоцилиндр
Шлифовальные круги. Количество шлифовальных кругов на одну зажимную оправку
от 1 до 3 шлифовальных кругов
Шлифовальные круги. Охлаждение посредством клапана охлаждения (с программным управлением)
3 клапана
Шлифовальные круги. Система зажима шлифовальных кругов (высокая точность)
HSK-50E
Перемещение по оси. Поперечная ось Х
450 мм
Перемещение по оси. Продольная ось Z
330 мм
Перемещение по оси. Вертикальная ось Y
220 мм
Перемещение по оси. Скорость по оси X-Z
Вращательное движение 25 м/мин
Перемещение по оси. Скорость по оси Y
Вращательное движение 15 м/мин
Перемещение по оси. Вращательное движение заготовки по оси С
360°
Перемещение по оси. Разрешение по оси С
0,0001°
Перемещение по оси. Частота вращения по оси С
1000 об/мин
Перемещение по оси. Ось вращения шлифования В
310°
Перемещение по оси. Скорость по оси В
180°/с
Перемещение по оси. Разрешение по оси В
0,0001°
Перемещение по оси. Приводы по осям X Y Z
Высокомоментный электродвигатель
Размеры станка. Длина/ширина/высота
1900 мм х 2590 мм х 2320 мм
Размеры станка. Масса
Приблизительно 6500 кг
Размеры станка. Электрическое питание
3 x 400 В-50 Гц/63 A
Размеры станка. Входная мощность
32 кВт
Размеры станка. Подача воздуха
6 бар
Размеры станка. Цвет
RAL9005/RAL9003
