ИЗГОТОВЛЕНИЕ СПЕЦИАЛЬНОГО ОСЕВОГО ИНСТРУМЕНТА ПО ЧЕРТЕЖАМ ЗАКАЗЧИКА

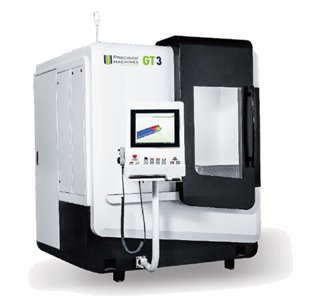

Диапазон шлифования

Перемещение по оси

Диапазон диаметров для производства инструментов

1-32 мм

Поперечная ось Х

450 мм

Максимальный диаметр для переточки инструментов

200 мм

Продольная ось Z

330 мм

Максимальная длина обработки

420 мм

Вертикальная ось Y

220 мм

Система управления

Скорость по оси X-Z

Вращательное движение 25 м/мин

Контроллер ЧПУ

NUM-Flexium⁺⁶⁸

Скорость по оси Y

Вращательное движение 15 м/мин

Жидкокристаллический дисплей TFT

19-Дюймовый

Вращательное движение заготовки по оси С

360°

Программное обеспечение шлифования

Разрешение по оси С

0,0001°

NUMROTOplus® фрезы, сверла, специальные инструменты, программное обеспечение с трехмерным моделированием

Частота вращения по оси С

1000 об/мин

Измерительная система

Ось вращения шлифования В

310°

Измерение инструмента

Трехмерный датчик

Скорость по оси В

180°/с

Измерение шлифовального круга

Трехмерный датчик

Разрешение по оси В

0,0001°

Электродвигатель сервошпинделя

0-8000 об/мин

Приводы по осям X Y Z

Высокомоментный электродвигатель

Мощность шпинделя

22 кВт

Размеры станка

Шлифовальные круги

Длина/ширина/высота

1900 мм х 2590 мм х 2320 мм

Максимальный диаметр

150 мм

Масса

Приблизительно 6500 кг

4 пакета – устройство смены шлифовальных кругов

Сервоцилиндр

Электрическое питание

3 x 400 В-50 Гц/63 A

Количество шлифовальных кругов на одну зажимную оправку

от 1 до 3 шлифовальных кругов

Входная мощность

32 кВт

Охлаждение посредством клапана охлаждения (с программным управлением)

3 клапана

Подача воздуха

6 бар

Система зажима шлифовальных кругов (высокая точность)

HSK-50E

Цвет

RAL9005/RAL9003
