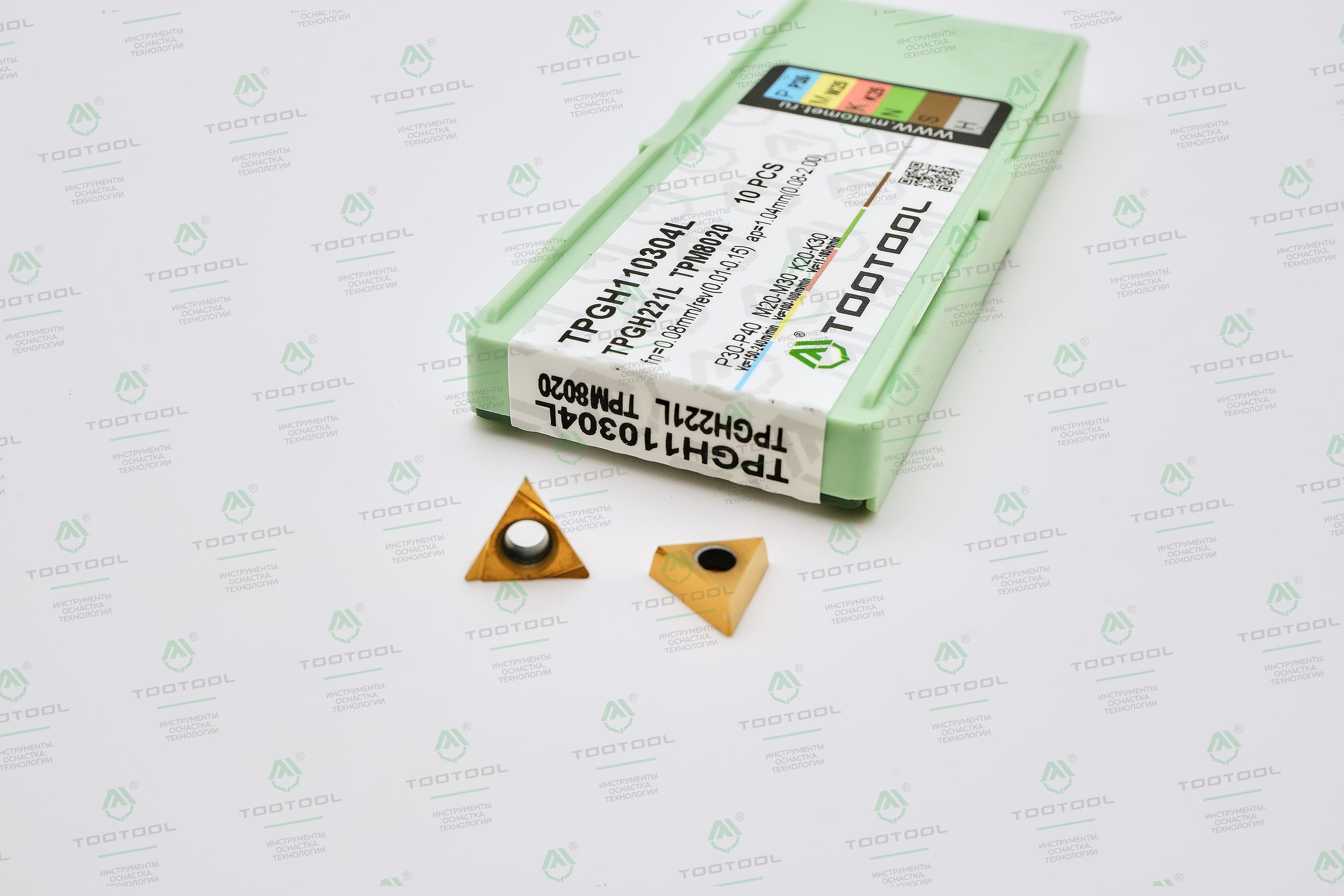

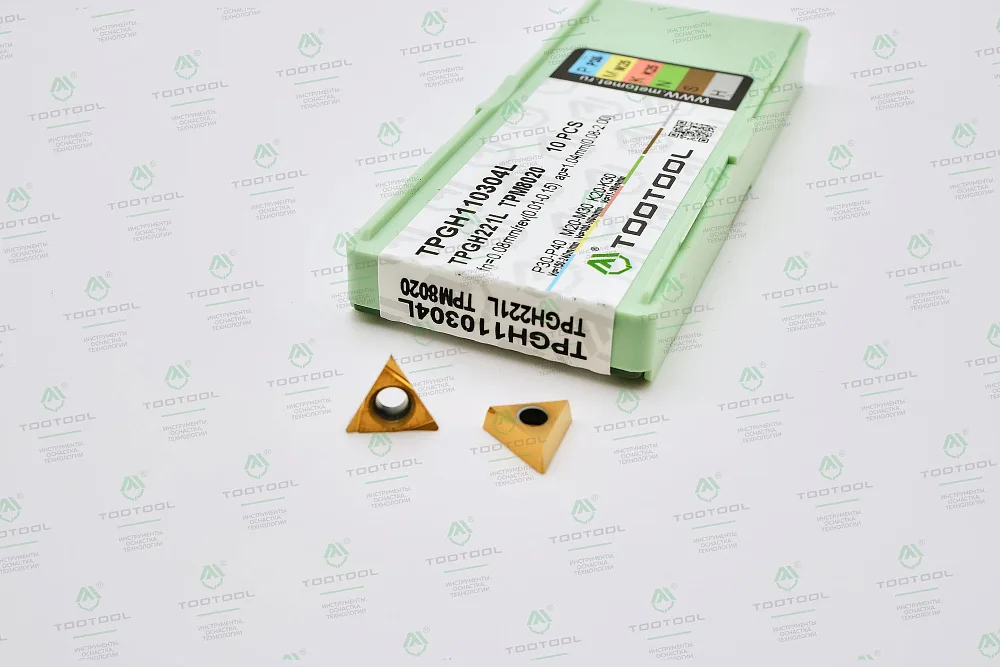

TPGH 110304L TPM8020 — сменная многогранная пластина для токарной обработки
Пластина формы TPGH (треугольник 60°) с положительным передним углом и задним углом 11° обеспечивает мягкое резание, снижает вибрации и позволяет работать с длинностружечными материалами без нароста.
Модель: 110304L
-
Длина режущей кромки (I): 10,0 мм
-
Диаметр вписанной окружности (d): 6,35 мм
-
Толщина (t): 3,18 мм
-
Отверстие (d1): 3,40 мм
-
Радиус при вершине (r): 0,4 мм
Покрытие TPM8020 — многослойное износостойкое покрытие, стойкое к высоким температурам и микроударам.
Рекомендуемые режимы резания (по данным производителя):
-
Подача (fn): 0,01–0,15 мм/об
-
Глубина резания (ap): 0,08–2,00 мм
-
Тип обработки: чистовая / получистовая
Применяемые материалы:
✓ Сталь
✓ Нержавеющая сталь
✓ Чугун
✓ Цветные металлы
✓ Жаропрочные сплавы
✓ Титановые сплавы
Типы резания: непрерывное, общее, прерывистое (благодаря прочной геометрии L).

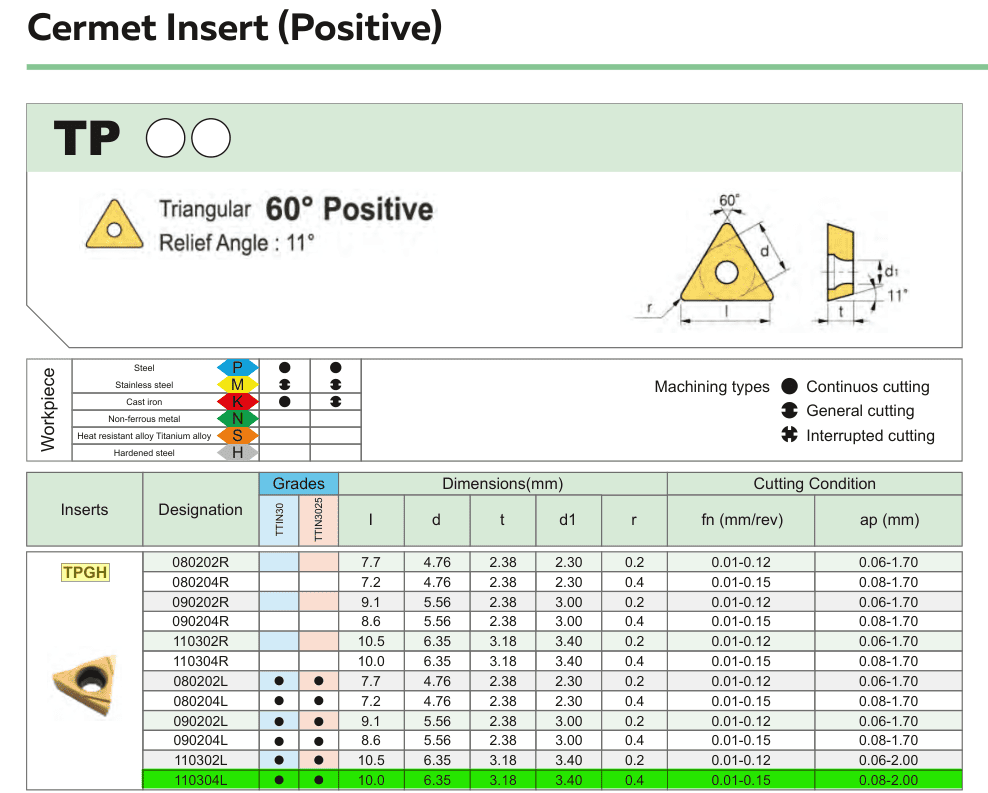

TPGH 110304L TPM8020 — геометрия и режимы
| ISO-обозначение | TPGH 110304L |
| Радиус вершины (rₑ) | 0.4 мм |
| Длина режущей кромки | 10.0 мм |
| Диаметр вписанной окружности | 6.35 мм |
| Толщина пластины | 3.18 мм |
| Отверстие под крепеж | 3.40 мм |
| Рекомендуемая подача (fn) | 0.01–0.15 мм/об |
| Глубина резания (ap) | до 2.00 мм |
Применение: сталь, нержавейка, чугун, цветные металлы, титан, жаропрочные сплавы. Подходит для непрерывного, прерывистого и общего резания.
