Описание

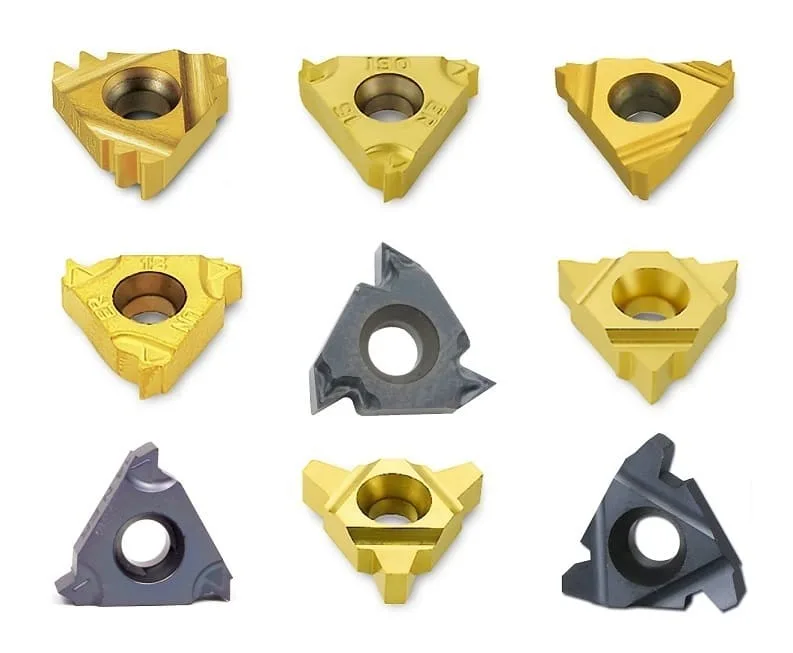

Пластина резьбовая 22ER 5STACME TTIM45 — сменная многогранная пластина для наружного нарезания правой трапецеидальной резьбы с шагом 5 ниток на дюйм. Профиль резьбы — STACME (американский стандарт трапецеидальной резьбы с углом 29°). Размер пластины — 22 (посадочный размер). Покрытие TTIM45 (TiCN+TiN) обеспечивает высокую стойкость при обработке сталей и нержавейки.
Пластина резьбовая 22ER 5STACME TTIM45
Расшифровка маркировки 22ER 5STACME:
| Обозначение | Значение |
|---|---|
| 22 | Размер пластины (посадочный размер / тип корпуса) |
| E | Наружное нарезание резьбы (External) |
| R | Правая резьба (Right-hand) |
| 5 | Количество ниток на дюйм (шаг резьбы) |
| STACME | Профиль резьбы — трапецеидальный по стандарту ACME |
Покрытие TTIM45:
Многослойное PVD-покрытие на основе TiCN + TiN. Рекомендовано для обработки:
-
Конструкционных и легированных сталей (группа P)
-
Нержавеющих сталей (группа M)
Область применения:
-
Наружное нарезание правой трапецеидальной резьбы STACME
-
Ходовые винты, домкраты, прессовое оборудование
-
Токарные станки с ЧПУ и универсальные станки
Технические параметры:
-
Шаг резьбы: 5 ниток/дюйм (~5,08 мм)
-
Профиль: трапецеидальный, угол 29°
-
Тип резьбы: правая
Характеристики
Обрабатываемый материал
P (Сталь) / M (Нерж. сталь) / K (Чугун) / S (Жаропрочная сталь)
Размер пластины
22
Тип резьбы
STACME-Усечённая трапецеидальная
Шаг резьбы
5 ниток/дюйм
Расположение резьбы
Наружная
Направление резьбы
Правая
Показывать склады в списке
Нет
Артикул
300685
Бренд
TooTool (METOMET)
