Точность и стойкость для ваших канавочных работ

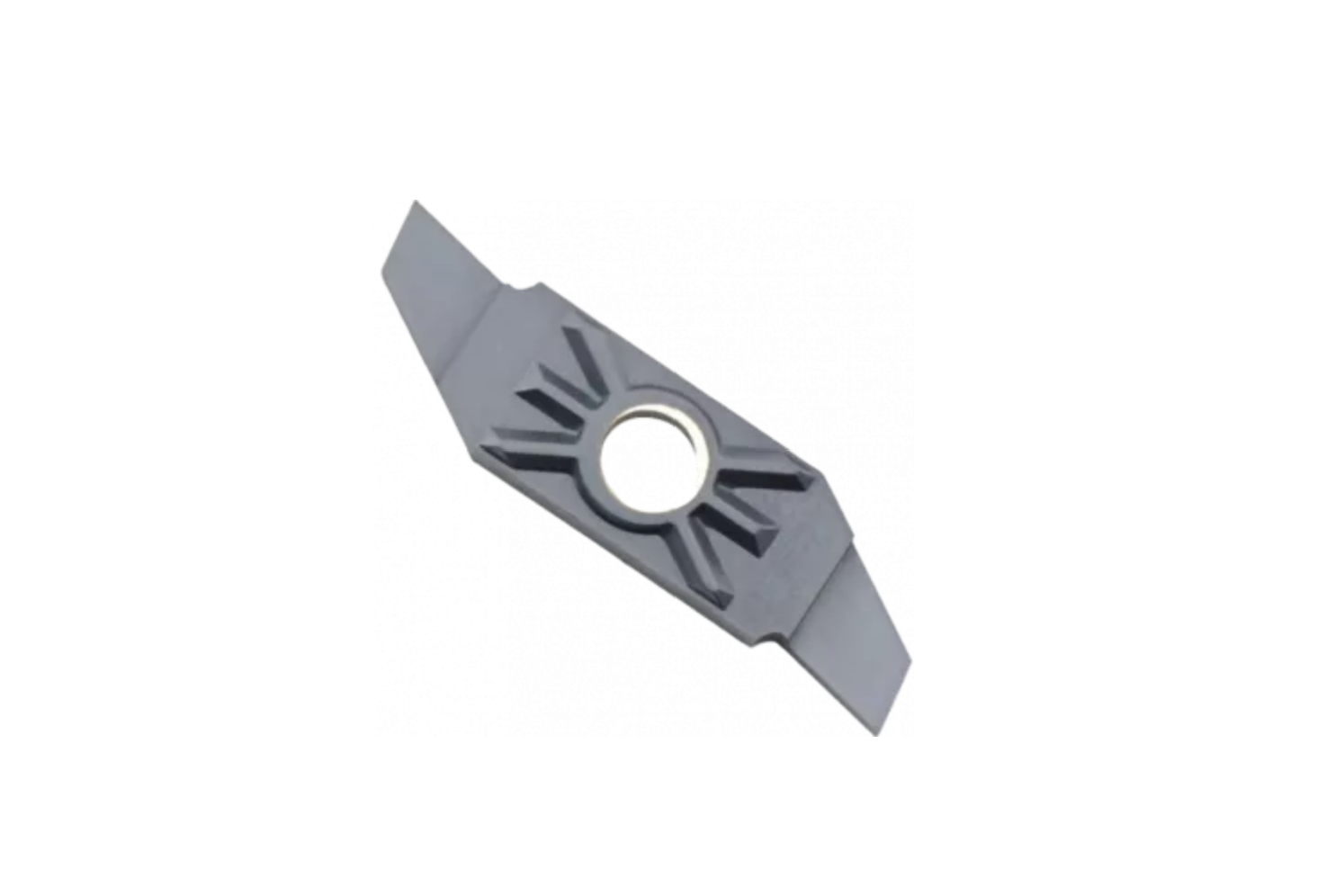

Пластина KTPL150FN-KTX — это специализированный инструмент для токарной обработки канавок и отрезных операций. Она создана для технологов, которые ценят стабильность процесса и предсказуемый ресурс инструмента.
Главные преимущества:
-
Стабильная ширина канавки 1.5 мм — позволяет с первого прохода получать точную геометрию без дополнительных проходов. Идеально для стопорных и уплотнительных канавок.
-
Защитное покрытие KTX (PVD) — многослойное нано-покрытие на основе (Al,Ti)N. Оно обеспечивает:
-
Высокую твердость поверхности (микротвердость ~3500 HV)
-
Коэффициент трения всего 0.35–0.4 (снижает нагрев и налипание)
-
Термостойкость до 900°C
-
Устойчивость к микросколам на кромке
-
-
Левое исполнение (L) — направление подачи слева направо (при движении резца к шпинделю). Совместимо со стандартными канавочными державками.
-
Радиус при вершине 0.05 мм — обеспечивает чистую поверхность дна канавки и плавное врезание без вибраций.
Для каких задач подходит:
-
Точение кольцевых канавок в валах, втулках, гильзах
-
Отрезка готовых деталей от прутка
-
Прорезка стопорных пазов под пружинные кольца
-
Обработка уступов и перемычек
Совместимость:
-
Державки KTPL (стандартный ряд)
-
Державки HDXL (для тяжелых условий)
2. Технические характеристики (структурированная таблица)
Этот блок нужно разместить в специальном разделе "Характеристики" или в виде таблицы в описании.

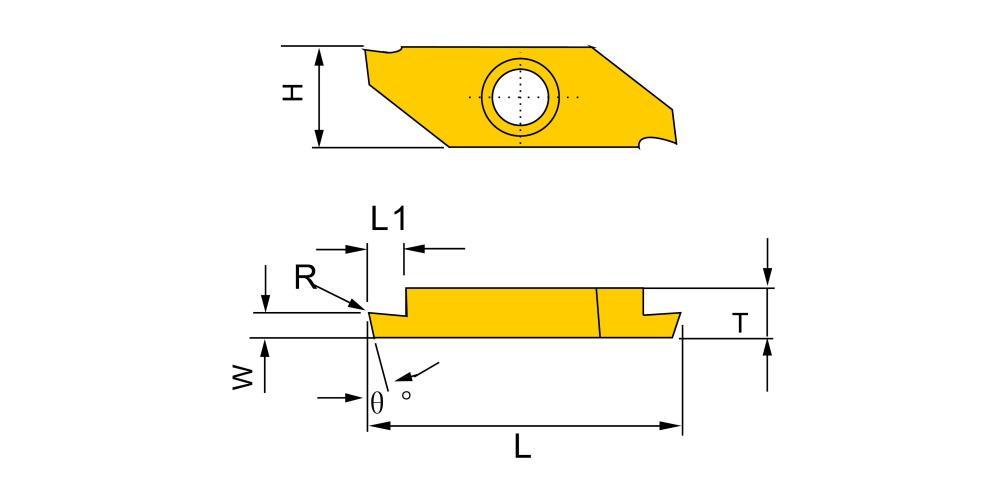

| Параметр | Значение | Пояснение |
|---|---|---|
| Артикул | 259338 | Для заказа и поиска |
| Тип пластины | Канавочная / отрезная | Назначение |
| Исполнение | Левое (L) | Направление подачи |
| Ширина режущей части (W) | 1.5 мм | Точная ширина канавки |
| Радиус при вершине (R) | 0.05 мм | Острие с микроза rounding |
| Материал пластины | Твердый сплав (микрозернистый карбид вольфрама) | Основа |
| Покрытие | KTX (PVD, (Al,Ti)N) | Для износостойкости |
| Основной класс ISO | P10 – P25 | Для стали от легированной до конструкционной |
| Дополнительно | M05 – M15 | Для нержавеющей стали (на пониженных режимах) |
| Длина режущей кромки (L) | 15 мм (стандарт FN) | Типоразмер |
| Толщина пластины (S) | 3.18 мм (1/8") | Стандартная посадка |
3. Рекомендации по применению (для технолога в карточку)
Этот блок повышает доверие и помогает клиенту сразу использовать пластину правильно.
Рекомендуемые режимы резания для стали (P20):
| Операция | Скорость резания (Vc), м/мин | Подача (Fn), мм/об | Глубина резания (ap), мм |
|---|---|---|---|
| Канавка / отрезка (черновая) | 120 – 180 | 0.05 – 0.10 | Полная ширина (1.5 мм) |
| Канавка (чистовая) | 150 – 200 | 0.03 – 0.07 | до 1.0 мм |
| Нержавеющая сталь (M15) | 80 – 130 | 0.04 – 0.08 | Полная ширина |
Важные советы:
-
Обязательно используйте СОЖ (эмульсию или масло) для отвода тепла.
-
Для отрезки прутка на последних миллиметрах снижайте подачу на 30–40% — это предотвратит появление "бобышки".
-
При появлении вибраций проверьте вылет резца (должен быть минимальным) и зазоры в суппорте.
