Описание

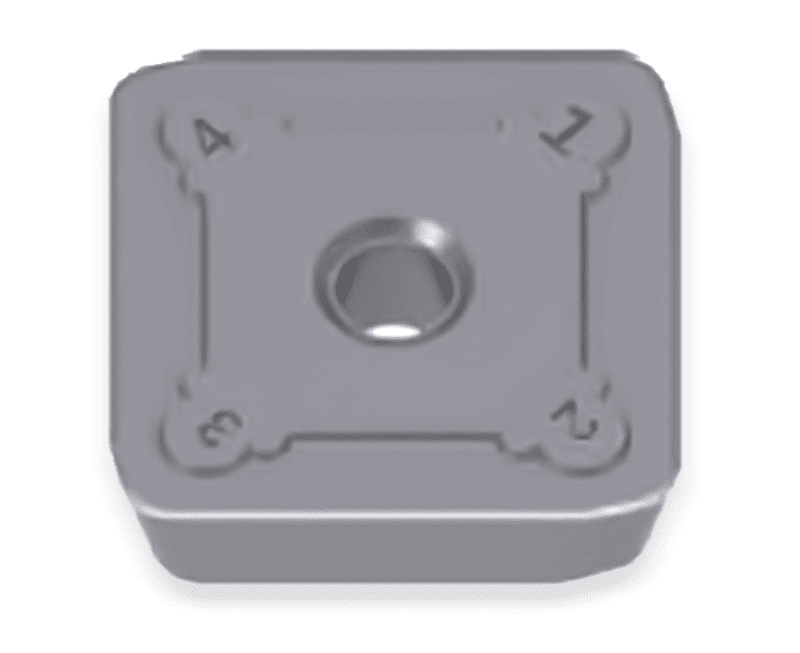

Твердосплавная фрезерная пластина GTMtool SDKN1504AESN-SU (GPM 2125) квадратной формы. Предназначена для черновой и получистовой обработки сталей (P), нержавеющих сталей (M) и чугунов (K). Конструкция с усиленной режущей кромкой и стружколомом SU обеспечивает стабильное дробление стружки и снижение вибраций при высоких режимах резания.
Назначение и область применения
Сменная многогранная пластина стандарта SDKN 1504.. применяется в торцевых и концевых фрезах для обработки плоскостей и уступов. Оптимизирована для работы с конструкционными и легированными сталями, нержавеющими сплавами и чугунными заготовками. Допускается использование в условиях нестабильного резания и прерывистой обработки благодаря усиленной геометрии режущей кромки.
Конструктивные особенности

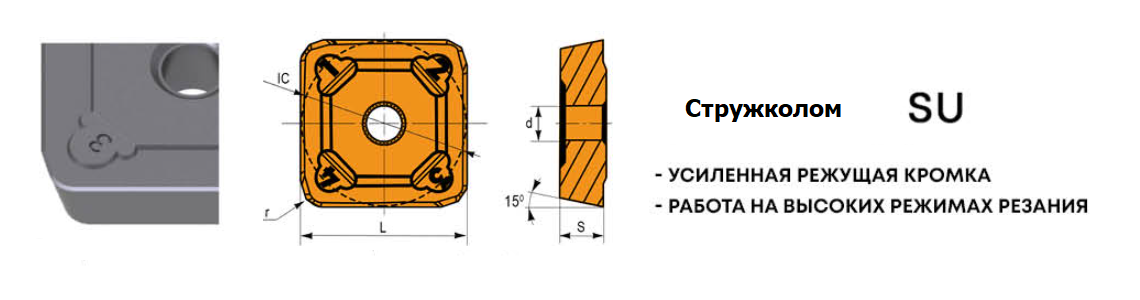

- Геометрия стружколома SU: Обеспечивает эффективный контроль стружки в широком диапазоне подач, предотвращает наматывание и заклинивание.
- Усиленная вершина: Радиус 0,8 мм повышает термостойкость кромки и снижает риск выкрашивания при ударных нагрузках.
- Задний угол 15° (класс D): Снижает усилие резания и энергопотребление, минимизирует вибрации системы «инструмент-оправка-шпиндель».
- Двусторонняя пластина: Наличие 4 рабочих сторон увеличивает ресурс эксплуатации и снижает себестоимость обработки детали.
Технические характеристики
|
Параметр |
Значение |
|---|---|
|
Стандарт (ISO) |
SDKN 1504 AESN-SU |
|
Бренд |
GTMTOOL |
|
Марка сплава |
GPM 2125 |
|
Форма |
Квадратная (S) |
|
Длина режущей кромки (L) |
15,875 мм |
|
Толщина пластины (S) |
4,76 мм |
|
Диаметр вписанной окружности (IC) |
15,875 мм |
|
Радиус при вершине (RE) |
0,8 мм |
|
Диаметр крепежного отверстия (d) |
2,6 мм |
|
Задний угол |
15° |
|
Тип хвостовика |
С отверстием и стружколомом |
|
Группы обрабатываемых материалов |
P (Сталь), M (Нерж. сталь), K (Чугун) |
Рекомендации по режимам резания Марка твердого сплава GPM 2125 характеризуется износостойким покрытием и вязкой основой. Для достижения максимального стойкости инструмента рекомендуется использовать средние и высокие скорости резания с умеренными подачами. При обработке прерывистых поверхностей или закаленных материалов (>45 HRC) рекомендуется снижать скорость резания на 15–20% от номинальных значений.
Характеристики
Обрабатываемый материал
P (Сталь) / M (Нерж. сталь) / K (Чугун)
РАЗМЕР ПЛАСТИНЫ
15
Марка сплава
GPM 2125
Форма пластины
Квадратная - S
Длина кромки L, мм
15,875
Радиус RE, мм
08
Толщина пл. S, мм
04
Артикул
S-1604002
Бренд
GTMTOOL
