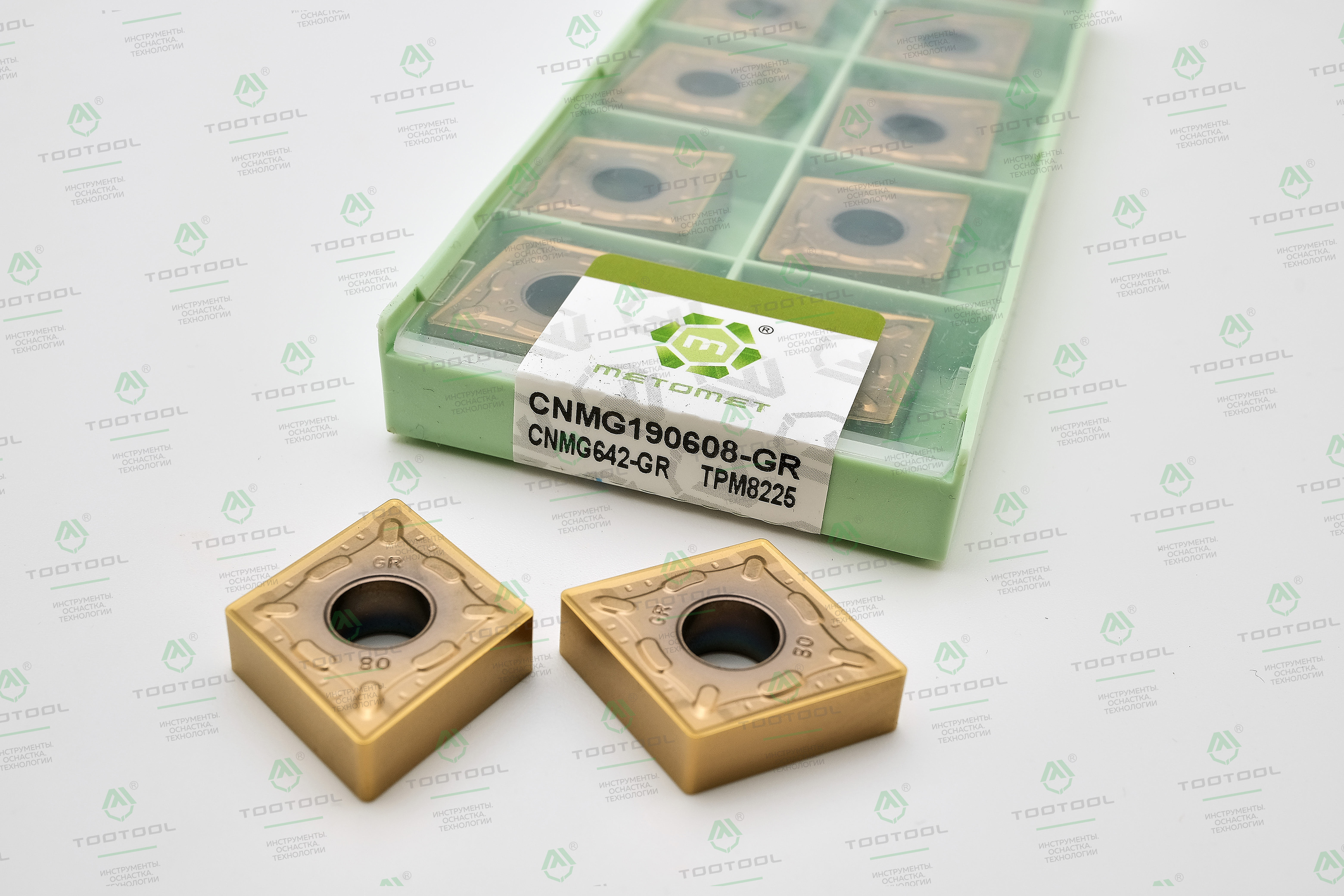

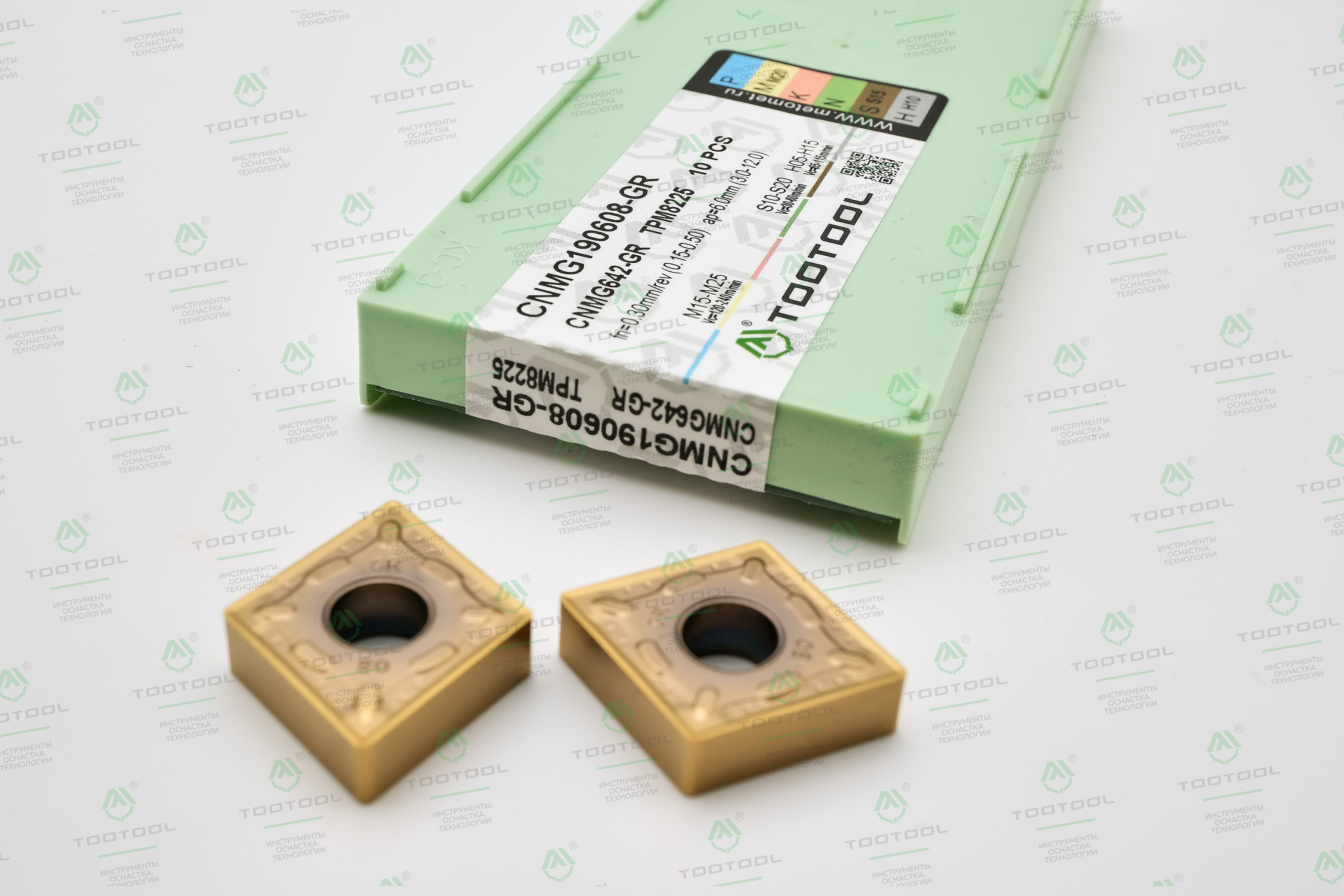

CNMG 190608-GR TPM8225 — высокопроизводительная сменная твердосплавная пластина для токарной обработки, разработанная для черновых и получистовых операций. Сочетает высокую прочность режущей кромки, износостойкость и устойчивость к ударным нагрузкам, что делает её оптимальным выбором для обработки сталей, включая прерывистое резание.
Ключевые особенности
-
Форма и геометрия: ромб 80° (форма C), отрицательный передний угол (N — 0°). Двухсторонняя пластина с отверстием — до 4 сменных режущих кромок.
-
Стружколом GR: прочные режущие кромки и многостружечные направляющие бобышки обеспечивают эффективный отвод стружки и отвод тепла. В основном используется в нестабильных условиях работы, особенно подходит для обдирки (черновой обработки).
-
Сплав TPM8225: ультрамелкозернистый твердый сплав с многослойным покрытием Nano AlCrN+AlCrSiN (2–4 мкм). Обеспечивает высокую устойчивость к сколам и сварке (налипанию стружки), что критично при обработке нержавеющих и жаропрочных сталей.
-
Универсальность: подходит для обработки конструкционных, углеродистых и легированных сталей, а также нержавеющих сталей.
Технические характеристики
| Параметр | Значение |
|---|---|
| Обозначение по ISO | CNMG 190608 |
| Форма пластины | C (ромб 80°) |
| Задний угол | N (0°) |
| Внутренний диаметр (I.C.) | 19,05 мм |
| Толщина | 6,35 мм |
| Радиус при вершине | 0,8 мм |
| Сплав / покрытие | TPM8225 / Nano AlCrN+AlCrSiN (2–4 мкм) |
| Стружколом | GR |
| Обрабатываемые материалы | P (Сталь) / M (Нержавеющая сталь) |
| Вид обработки | Черновая |
Область применения
-
Черновая и получистовая обработка конструкционных, углеродистых и легированных сталей
-
Обработка нержавеющих сталей (группа M)
-
Обработка жаропрочных сталей (группа S)
-
Наружное точение и растачивание
-
Прерывистое резание и нестабильные условия работы
Преимущества
-
Надёжность в сложных условиях: стружколом GR и сплав TPM8225 обеспечивают стабильную работу при прерывистом резании и ударных нагрузках.
-
Высокая износостойкость: нано-покрытие AlCrN+AlCrSiN значительно продлевает срок службы инструмента.
-
Устойчивость к налипанию: покрытие предотвращает сварку (налипание) стружки, что особенно важно при обработке нержавеющих сталей.
-
Экономичность: двухсторонняя пластина с 4 режущими кромками снижает затраты на инструмент.
-
Универсальность: одна пластина закрывает широкий спектр задач — от черновой до получистовой обработки сталей и нержавейки.
