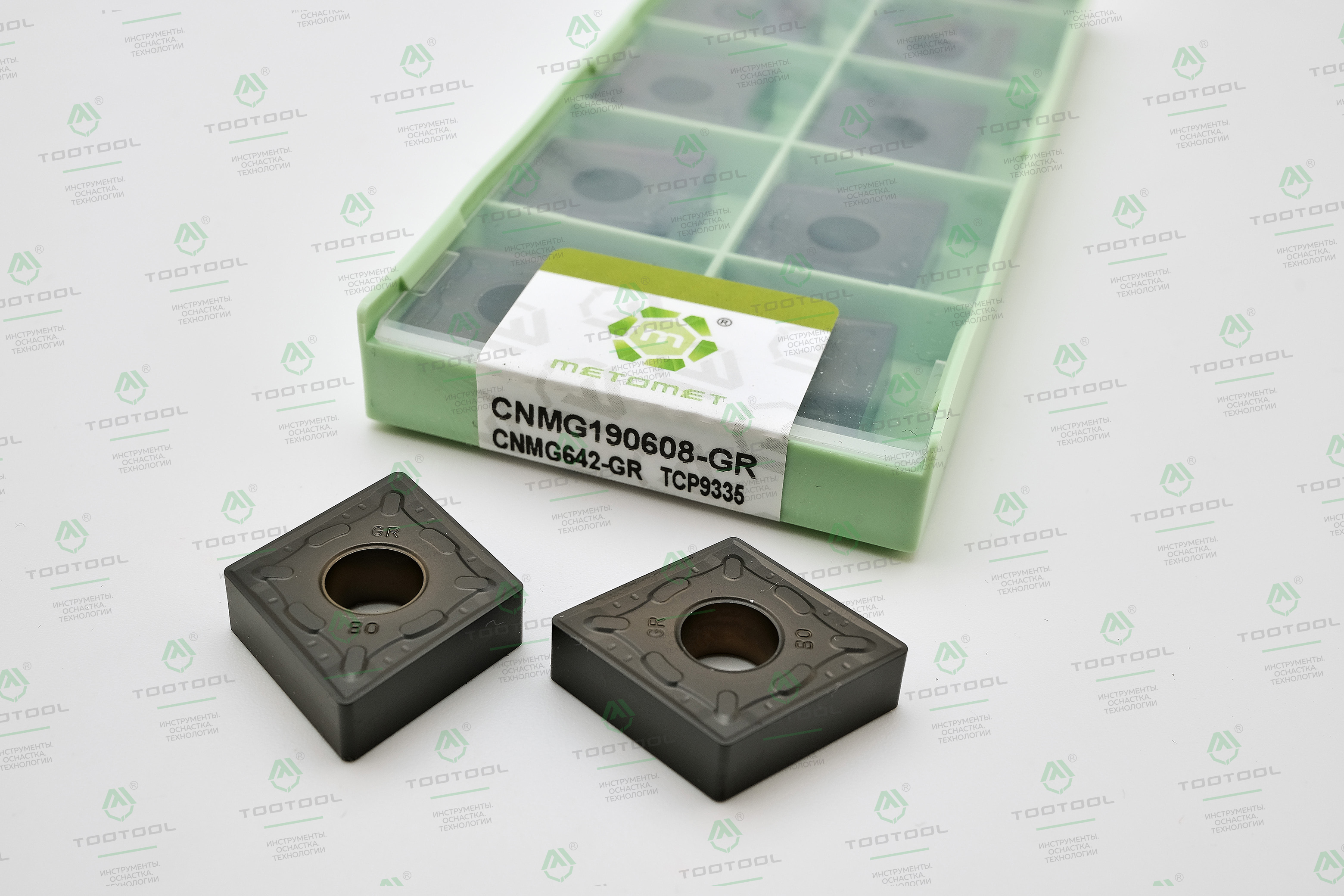

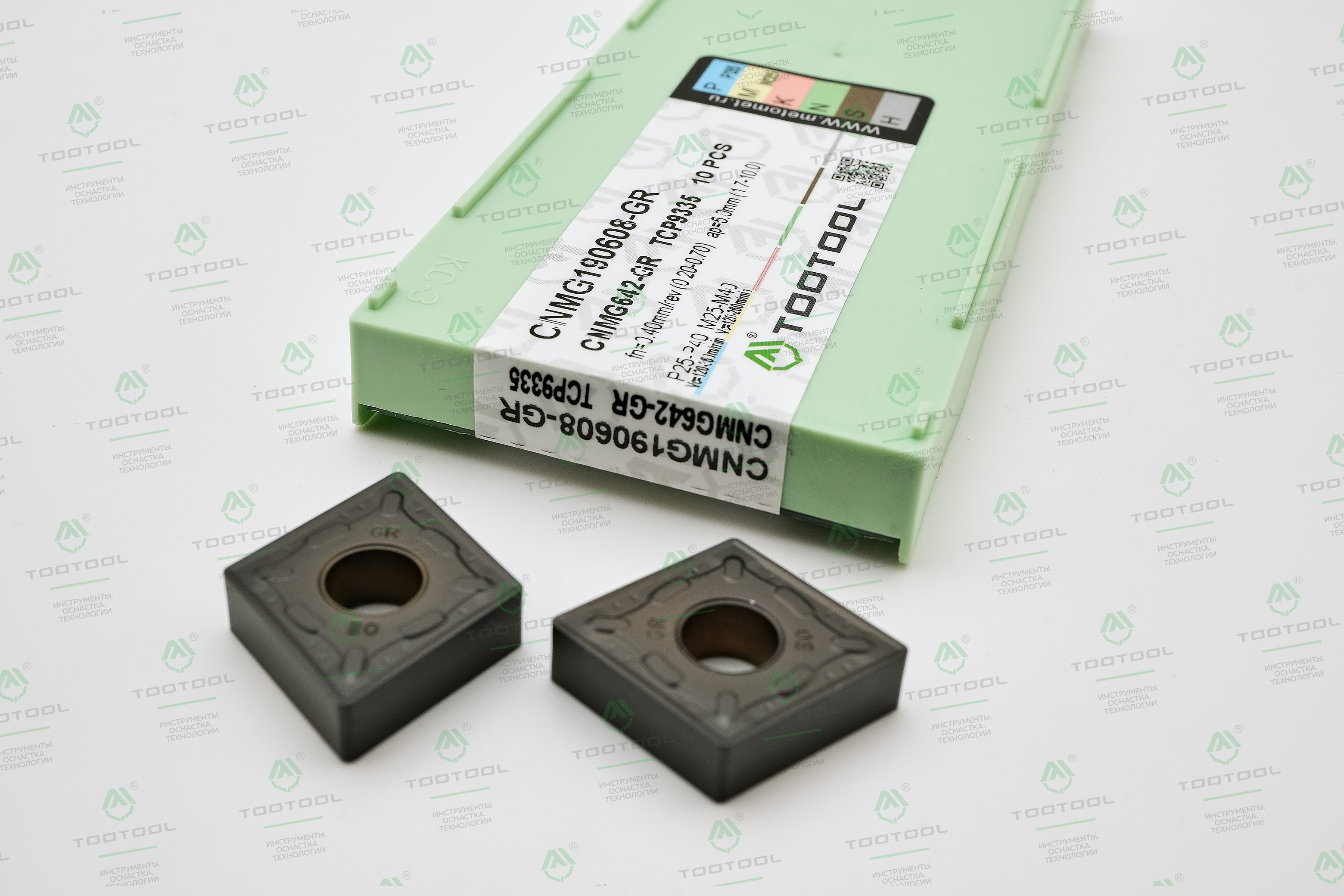

CNMG 190608-GR TCP9335 — высокопроизводительная сменная твердосплавная пластина для токарной обработки, разработанная для работы в сложных условиях резания. Сочетает высокую прочность режущей кромки, износостойкость и устойчивость к ударным нагрузкам, что делает её оптимальным выбором для черновой и получистовой обработки сталей, включая прерывистое резание и обработку литья.
Ключевые особенности
-
Форма и геометрия: ромб 80° (форма C), отрицательный передний угол (N — 0°). Двухсторонняя пластина с отверстием — до 4 сменных режущих кромок.
-
Стружколом GR: обеспечивает эффективный контроль и отвод стружки при различных глубинах резания, сочетает остроту режущей кромки с износостойкостью.
-
Сплав TCP9335: твёрдый сплав с многослойным CVD-покрытием MT-TiCN+TiC+Al₂O₃+TiN. Высокопрочная основа сплава устойчива к пластической деформации, покрытие обеспечивает высокую износостойкость и надёжную работу в широком диапазоне условий резания.
-
Работа в тяжёлых условиях: сплав и геометрия пластины гарантируют стабильную работу при прерывистом резании, ударных нагрузках и высоком съёме металла.
-
Универсальность: подходит для обработки конструкционных, углеродистых и легированных сталей, а также нержавеющих сталей.
Технические характеристики
| Параметр | Значение |
|---|---|
| Обозначение по ISO | CNMG 190608 |
| Форма пластины | C (ромб 80°) |
| Задний угол | N (0°) |
| Допуск | m (±0,08–0,18 мм) |
| Внутренний диаметр (I.C.) | 19,05 мм |
| Толщина | 6,35 мм |
| Радиус при вершине | 0,8 мм |
| Сплав / покрытие | TCP9335 / MT-TiCN+TiC+Al₂O₃+TiN (CVD) |
| Стружколом | GR |
| Обрабатываемые материалы | P (Сталь) / M (Нержавеющая сталь) |
| Рекомендуемая глубина резания (ap) | 2–8 мм |
| Рекомендуемая подача (f) | 0,3–0,6 мм/об |
Область применения
-
Черновая и получистовая обработка конструкционных, углеродистых и легированных сталей
-
Обработка нержавеющих сталей (группа M)
-
Наружное точение и растачивание
-
Прерывистое резание и обработка литых заготовок
-
Тяжёлые режимы резания с высокими подачами и глубинами
Преимущества
-
Надёжность в сложных условиях: сплав TCP9335 и геометрия GR обеспечивают стабильную работу даже при прерывистом резании и ударных нагрузках.
-
Высокая износостойкость: многослойное CVD-покрытие значительно продлевает срок службы инструмента.
-
Устойчивость к пластической деформации: высокопрочная основа сплава выдерживает высокие температуры и нагрузки.
-
Экономичность: двухсторонняя пластина с 4 режущими кромками снижает затраты на инструмент.
-
Универсальность: одна пластина закрывает широкий спектр задач — от получистовой до черновой обработки сталей и нержавейки.
